Wie wählt man einen Hochleistungs-Radialventilator für den industriellen Einsatz aus?

Angabe des Richtigen Hochleistungs-Radialventilator für eine industrielle Anwendung ist eine der folgenreichsten Entscheidungen bei der Gestaltung eines Lüftungs- oder Prozessluftsystems. Ein zu kleiner Lüfter kann den Systemwiderstand nicht überwinden und liefert nicht den erforderlichen Luftstrom. Ein übergroßer Lüfter verschwendet Energie, erhöht die Geräuschentwicklung, beschleunigt den Lagerverschleiß und arbeitet oft in einem instabilen Bereich seiner Leistungskurve. Für Beschaffungsingenieure, Werksleiter und Großhändler bietet dieser Leitfaden einen Bewertungsrahmen auf technischer Ebene, der Laufraddesign, aerodynamische Leistung, Motorauswahl, Anwendungsanpassung und Beschaffungskriterien umfasst.

Was ist ein Hochleistungs-Radialventilator? Grundlegende Betriebsprinzipien

Ein Radialventilator beschleunigt die Luft, indem er kinetische Rotationsenergie von einem angetriebenen Laufrad auf den Luftstrom überträgt. Luft tritt axial am Auge (Mitte) in das Laufrad ein, wird durch die rotierenden Schaufeln radial nach außen beschleunigt und tritt in ein Spiralgehäuse aus, wo der Geschwindigkeitsdruck in statischen Druck umgewandelt wird. Der Begriff „Hochleistung“ bezeichnet in der Klassifizierung von Industrieventilatoren Ventilatoren, die für erhöhte Betriebsanforderungen ausgelegt sind – darunter hohe statische Drücke über 1.000 Pa, Dauerbetriebszyklen bei erhöhten Temperaturen, korrosive oder partikelbeladene Luftströme sowie strukturelle Belastungen durch große Laufraddurchmesser und hohe Drehzahlen.

Luftstromumwandlungs- und Druckerzeugungsmechanismus

Der grundlegende Leistungszusammenhang bei einem Radialventilator wird durch die Ventilatorgesetze beschrieben, die Regeln, wie sich Luftstromvolumen (m3/h), statischer Druck (Pa), Wellenleistung (kW) und Geräuschpegel mit der Laufradgeschwindigkeit und -größe ändern. Stirbse Beziehungen sind durch die Strömungsmechanik festgelegt und gelten einheitlich für alle Radialventilatorkonstruktionen:

• Das Luftstromvolumen variiert direkt mit der Drehzahl des Laufrads (U/min) – eine Verdoppelung der Geschwindigkeit verdoppelt den Durchfluss
• Der statische Druck variiert mit dem Quadrat der Laufradgeschwindigkeit – eine Verdoppelung der Geschwindigkeit vervierfacht den Druck
• Stirb Wellenleistung variiert mit der Potenz der Laufradgeschwindigkeit – eine Verdoppelung der Geschwindigkeit erhöht den Stromverbrauch um den Faktor acht
• Bei geometrisch ähnlichen Ventilatoren mit gleicher Drehzahl variiert der Luftstrom mit der dritten Potenz des Laufraddurchmessers und der Druck mit dem Quadrat des Durchmessers.r

Diese Gesetze haben direkte Auswirkungen auf die Energiekosten in Lüftungssystemen mit variabler Last. Ein Frequenzumrichter (VFD), der die Lüftergeschwindigkeit um 20 % reduziert, reduziert den Stromverbrauch um etwa 49 %, weshalb die VFD-Steuerung zur Standardspezifikation im modernen energieeffizienten Industrielüftungsdesign gehört.

Laufradtypen, Materialien und Strukturdesign

Arten und Materialien von Hochleistungs-Radialventilator-Laufrädern

Die Geometrie der Laufradschaufeln ist ausschlaggebend für die Druck-Volumen-Kennlinie, den Wirkungsgrad und die Ausrichtung eines Radialventilators für unterschiedliche Luftqualitätsbedingungen. Die drei Hauptschaufelgeometrien – rückwärtsgekrümmt, vorwärtsgekrümmt und radial – erfüllen jeweils unterschiedliche Druck-, Effizienz- und Kontaminationshandhabungsanforderungen. Die folgende Tabelle vergleicht diese Designs anhand der Parameter, die für industrielle Beschaffungsentscheidungen am relevantesten sind.

Die Materialauswahl für Hochleistungslaufräder hängt von der Temperatur, der chemischen Zusammensetzung und dem Schleifmittelgehalt des geförderten Luftstroms ab. Für Reinluftanwendungen bei Umgebungstemperatur wird Standard-Kohlenstoffstahl (S235JR oder S355JR gemäß EN 10025) verwendet. Feuerverzinkter oder epoxidbeschichteter Kohlenstoffstahl verlängert die Lebensdauer in mäßig korrosiven Umgebungen. Edelstahl (304 oder 316L) ist für die Belüftung von Chemieanlagen und Umgebungen in der Lebensmittelverarbeitung vorgesehen. Verschleißfester Stahl mit hohem Chromgehalt (typischerweise 28 % Cr-Gehalt) wird in Mineralverarbeitungs- und Zementwerksanwendungen verwendet, bei denen der Aufprall abrasiver Partikel der Hauptversagensmechanismus ist.

Anpassung von Luftstrom, statischem Druck und Systemwiderstand

Luftstrom- und statische Druckspezifikationen für Hochleistungs-Radialventilatoren

Eine korrekte aerodynamische Dimensionierung erfordert die Darstellung der Leistungskurve des Lüfters gegenüber der Widerstandskurve des Systems. Der Systemarbeitspunkt ist der Schnittpunkt dieser beiden Kurven. Ein gut ausgewählter Lüfter arbeitet im Auslegungsbetriebszustand an oder nahe seinem maximalen Wirkungsgrad. Beim Betrieb weit links vom Spitzenwirkungsgrad besteht die Gefahr eines Pumpens – einer aerodynamischen Instabilität, die eine zyklische Strömungsumkehr, starke Vibrationen und schnelle Schäden durch Ermüdung des Laufrads verursacht. Die folgende Tabelle dient als Referenz Luftstrom- und statische Druckspezifikationen für Hochleistungs-Radialventilatoren in den typischen Größenklassen von Industrieventilatoren.

Die statischen Druckanforderungen für ein Kanalsystem werden berechnet, indem alle Druckverluste entlang der längsten Kanalstrecke summiert werden – einschließlich der Reibungsverluste des geraden Kanals (berechnet nach der Darcy-Weisbach-Gleichung), der Anschlussverluste (Bögen, Kontraktionen, Erweiterungen), der Filter- und Spulendruckverluste sowie der Widerstände der Endgeräte. Käufer sollten den statischen Gesamtdruck des Systems bei der Auslegung der Luftstromrate berücksichtigen und nicht nur einen dieser Werte angeben, wenn sie von Lieferanten eine Ventilatorauswahl anfordern.

Motorleistung, Antriebskonfiguration und Effizienzbewertung

Leistungs- und Effizienzbewertung des Hochleistungs-Radialventilatormotors

Motorauswahl für a Hochleistungs-Radialventilator Dabei müssen Betriebsfaktor, Anlaufstrom, Antriebskonfiguration und Energieeffizienzklasse berücksichtigt werden. Die Nennleistung des Motors muss die Lüfterwellenleistung am maximalen Betriebspunkt des Systems überschreiten – normalerweise mit einem Betriebsfaktor von 1,10 bis 1,25 auf die berechnete Wellenleistung, um thermische Überlastung bei Bedarfsspitzen oder Systemwiderstandsschwankungen zu verhindern.

Die Antriebskonfiguration wirkt sich direkt auf die Installationsflexibilität, die Fähigkeit zur Geschwindigkeitsanpassung und den Wartungszugang aus:

• Direktantrieb: Das Laufrad ist direkt auf der Motorwelle montiert. Diese Konfiguration eliminiert Riemenverluste (normalerweise 3–5 % Effizienzsteigerung gegenüber Riemenantrieb), reduziert den Wartungsaufwand und sorgt für einen kompakten Installationsbereich. Der Direktantrieb ist Standard für kleinere Ventilatoren bis etwa 30 kW und für Ventilatoren, die eine präzise Drehzahlregelung über VFD erfordern.

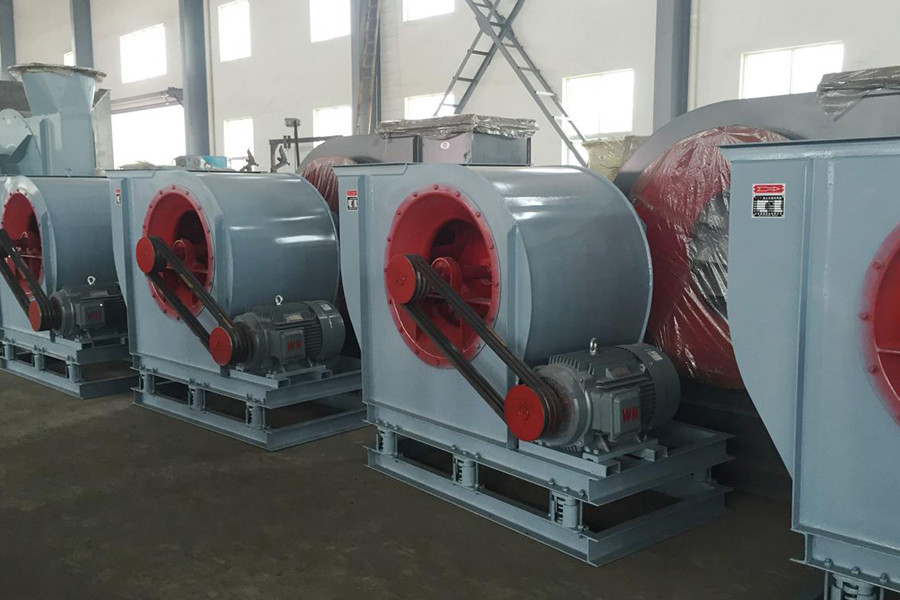

• Riemenantrieb (Keilriemen oder Poly-V): Der Motor treibt die Lüfterwelle über eine Riemenscheiben- und Riemenanordnung an. Der Riemenantrieb ermöglicht die Anpassung der Laufradgeschwindigkeit durch Änderung des Scheibendurchmessers – nützlich für die Inbetriebnahme vor Ort, wenn der genaue Systemwiderstand in der Entwurfsphase unklar ist. Bei herkömmlichen Keilriemenantrieben beträgt der Übertragungsverlust 3–5 %. Zahn- oder Synchronriemen gleich 1–2 % dieses Verlusts aus.
• Gekoppelter Antrieb: Motor und Lüfterwelle sind über eine flexible Kupplung verbunden. Wird in großen Ventilatoren über 75 kW verwendet, bei denen eine direkte Montage auf einer Motorwelle mechanisch unpraktisch ist. Erfordert eine präzise Wellenausrichtung, um vorzeitigen Lager- und Kupplungsverschleiß zu verhindern.

Die Klassifizierung der Motorenergieeffizienz folgt den in IEC 60034-30-1 definierten IE-Standards (International Efficiency). IE3 (Premium Efficiency) ist die vorgeschriebene Mindestklasse für Motoren über 0,75 kW in der Europäischen Union gemäß der EU-Verordnung 2019/1781, die im Juli 2023 in Kraft tritt. IE4 (Super Premium Efficiency) wird zunehmend in Beschaffungsverträgen für Industrieventilatoren im Dauerbetrieb spezifiziert, um die Energiekosten über den gesamten Lebenszyklus zu minimieren. Die Schwerlastbetrieb Leistung und Wirkungsgrad des Radialventilatormotors Sollte immer zusammen bewertet werden – ein Motor mit höherem Wirkungsgrad bei gleicher Nennleistung reduziert den Stromverbrauch und die Betriebskosten über die Lebensdauer des Ventilators.

Industrielle Lüftungsanwendungen und Umweltanforderungen

Hochleistungs-Radialventilator für industrielle Lüftungssysteme

Die Hochleistungs-Radialventilator für industrielle Lüftungsanlagen Der Markt umfasst ein breites Spektrum an Prozessumgebungen, die jeweils spezifische Material-, Beschichtungs-, Dichtungs- und Sicherheitsanforderungen an die Ventilatorkonstruktion stellen. Die folgenden Kategorien repräsentieren die häufigsten industriellen Anwendungssegmente mit ihren bestimmenden technischen Anforderungen:

• Lüftung für Gießereien und Metallverarbeitung: Bewältigt Hochtemperaturluft (bis zu 300–400 Grad Celsius) mit metallischem Rauch und Feinstaubanteil. Erfordert Hochtemperatur-Lagerschmierung, wärmeisolierte Lagerböcke und verschleißfeste Laufradbeschichtungen. Wellendichtungen müssen das Eindringen abrasiver Partikel in das Lagergehäuse verhindern.
• Ventilatoren für Chemieanlagen und Abgaswäscher: Bewältigt korrosive Gasströme, die saure oder alkalische Verbindungen enthalten. Erfordert eine Laufrad- und Gehäusekonstruktion aus FRP (faserverstärktem Kunststoff) oder Edelstahl, PTFE- oder Wellenmechanischen Dichtungen und eine funksichere Konstruktion, wenn brennbare Dämpfe vorhanden sind.
• Zement- und Mineralverarbeitung: Bewältigt staubhaltige Luft in hohen Konzentrationen – bis zu mehreren hundert Gramm pro Kubikmeter bei Rohgasanwendungen in Mühlen und Öfen. Erfordert ein Radiallaufrad (Paddellaufrad) mit gepanzerten Schaufelvorderkanten, austauschbaren Verschleißauskleidungen im Gehäuseeinlassbereich und robusten Wellendichtungsanordnungen, um das Eindringen von Staub in die Lager zu verhindern.
• Belüftung von Tunneln und unterirdischen Bergwerken: Erfordert eine ATEX- oder IECEx-Zertifizierung für potenziell explosive Atmosphären, eine hohe strukturelle Integrität für große Laufraddurchmesser und ein geräuscharmes Design für bewohnte unterirdische Räume. In Minen-Notbelüftungssystemen ist die Fähigkeit eines umkehrbaren Lüfters erforderlich.
• Kesselgebläse mit Zwangszug (FD) und Saugzug (ID): FD-Lüfter verarbeiten Umgebungsluft mit hohem Volumen und moderatem Druck. Saugzugventilatoren fördern heißes, staubiges und korrosives Rauchgas bei erhöhten Temperaturen. ID-Ventilatoren erfordern bei gleicher Kesselleistung deutlich robustere Materialspezifikationen als FD-Ventilatoren.

Großhandelsbeschaffung: Preise, MOQ und Zertifizierungsanforderungen

Hochleistungs-Radialventilator, Großhandel und Mindestbestellmenge

Für Käufer bewertet Schwerlastbetrieb Großhandelspreise und MOQ für Radialventilatoren , segmentiert den Markt stark nach Ventilatorgröße, Materialspezifikation und kundenspezifischem Konstruktionsinhalt. Standardkatalogventilatoren in mittleren industriellen Größenbereichen (Laufraddurchmesser 400–800 mm, Motorleistung 4–30 kW) in Kohlenstoffstahlkonstruktion sind das Rohstoffsegment mit dem höchsten Volumen und bieten die wettbewerbsfähigsten Preise mit MOQs von nur 1–5 Einheiten. Bei kundenspezifisch gefertigten Großventilatoren über 75 kW handelt es sich in der Regel um Einzel- oder Kleinserienbestellungen mit vollständigen technischen Dokumentationspaketen und Lieferzeiten von 8 bis 20 Wochen.

Die Qualifikation zur Beschaffung von industriellen Radialventilatoren im Großhandel sollte die folgenden Dokumentations- und Verifizierungsanforderungen umfassen:

• Zertifikat zur Prüfung der Ventilatorleistung gemäß ISO 5801 (Industrieventilatoren – Leistungsprüfung unter Verwendung standardisierter Luftwege) oder AMCA 210 (Labormethoden zur Prüfung von Ventilatoren auf zertifizierte aerodynamische Leistung)
• Prüfzertifikat für die Vibrationsschwere gemäß ISO 14694 (Industrieventilatoren – Spezifikationen für Auswuchtqualität und Vibrationspegel) – Klasse BV-3 oder besser ist Standard für Industrieventilatoren
• Zertifikat für die Auswuchtung des Laufrads – ISO 1940-1-Auswuchtqualität, mindestens G6,3 für Standardbetrieb; G2,5 für Präzisions- oder Hochgeschwindigkeitsanwendungen
• Zertifikat der IE-Effizienzklasse des Motors gemäß IEC 60034-30-1
• ATEX- oder IECEx-Zertifikat für Ventilatoren, die in explosionsgefährdeten Bereichen spezifiziert sind (erforderliche Kategorien hängen von der Zonenklassifizierung ab)
• Materialzertifikate (Mühlenzertifikate) für Laufrad-, Wellen- und Gehäusematerialien gemäß der angegebenen Norm
• Dokumentation zur Lagerauswahl, die die Lagerlebensdauer von L10h bei Nennbetriebsbedingungen bestätigt – mindestens 40.000 Stunden sind Standard für kontinuierlichen Industriebetrieb

FAQ

1. Was ist der Unterschied zwischen einem Radialventilator und einem Axialventilator in industriellen Anwendungen?

A Hochleistungs-Radialventilator Erzeugt Druck durch Umwandlung kinetischer Rotationsenergie in statischen Druck durch einen radialen Luftstrom in einem Spiralgehäuse. Es erreicht hohe statische Drücke (500–15.000 Pa und mehr) bei relativ geringen Volumenströmen und eignet sich daher für Kanalsysteme mit hohem Widerstand. Ein Axialventilator bewegt Luft parallel zur Wellenachse und erreicht hohe Durchflussraten bei niedrigem statischen Druck (typischerweise unter 500 Pa). Radialventilatoren werden für kanalisierte industrielle Lüftungs-, Prozessluft- und Materialhandhabungssysteme bevorzugt. Axialventilatoren werden für großvolumige Anwendungen mit geringem Widerstand wie Kühltürmen und Dachabsaugungen bevorzugt.

2. Wie berechne ich die erforderliche Motorleistung für einen Radialventilator?

Die erforderliche Wellenleistung für einen Radialventilator wird anhand der Formel berechnet: P = (Q x Ps) / (3600 x eta), wobei P die Wellenleistung in kW, Q das Luftstromvolumen in m3/h, Ps der statische Druck des Ventilators in Pa und eta der Gesamtwirkungsgrad des Ventilators in Dezimalzahl ist. Beispielsweise erfordert ein Ventilator, der 20.000 m3/h bei 1.500 Pa und einem Gesamtwirkungsgrad von 70 % liefert, eine Wellenleistung von (20.000 x 1.500) / (3.600 x 0,70) = etwa 11,9 kW. Die Nennleistung des Motors sollte mindestens 10–25 % über diesem berechneten Wert liegen, um einen ausreichenden Betriebsfaktor für den Anlauf und die Systemvariation zu gewährleisten.

3. Welche Vibrationsnorm gilt für Hochleistungs-Radialventilatoren?

Industrielle Radialventilatoren werden anhand der Norm ISO 14694 bewertet, die Grenzwerte für die Vibrationsstärke in Bezug auf die Vibrationsgeschwindigkeit (mm/s RMS) festlegt, die an den Lagergehäusen während des Betriebs bei Nenngeschwindigkeit und -last gemessen wird. Bei Standard-Hochleistungs-Radialventilatoren liegt die Akzeptanzgrenze korrekt bei BV-3, was einer maximalen Schwinggeschwindigkeit von 4,5 mm/s RMS im eingebauten Zustand entspricht. Lüfter, die auf flexiblen Halterungen installiert sind oder in sinnvollen strukturellen Umgebungen betrieben werden, können auf BV-2 (2,8 mm/s RMS) oder BV-1 (1,8 mm/s RMS) spezifiziert werden. Käufer sollten den erforderlichen Vibrationsgrad in der Kaufspezifikation angeben und für jede Einheit Werkstestprotokolle anfordern.

4. Welche Zertifizierungen sind für Radialventilatoren erforderlich, die in explosionsgefährdeten Bereichen eingesetzt werden?

Radialventilatoren, die in Bereichen installiert werden, die gemäß der ATEX-Richtlinie 2014/34/EU (Europäische Union) oder dem IECEx-System (international) als explosionsgefährdete Bereiche eingestuft sind, müssen für die entsprechende Gerätekategorie und Gas- oder Staubgruppe zertifiziert sein. Die erforderlichen Gerätekategorien hängen von der Zonenklassifizierung des Installationsbereichs ab – Zone 1 oder Zone 2 für Gas-/Dampfgefahren, Zone 21 oder Zone 22 für Staubgefahren. Die Konstruktion von Ventilatoren in explosionsgefährdeten Bereichen erfordert funkensichere Materialkombinationen (normalerweise funkenfreies Laufradmaterial gegenüber Gehäuse oder nichtmetallische Konstruktion), antistatische Erdungsvorkehrungen und die Einhaltung der Temperaturklasse, um eine Entzündung der jeweils vorhandenen brennbaren Substanz zu verhindern.
